2021年02月19日

ペーパークラフト ひさし付きまんぼ

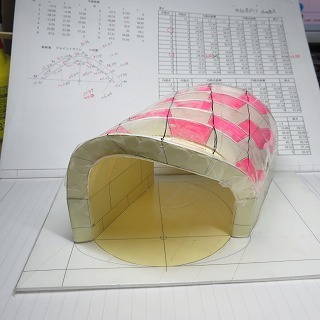

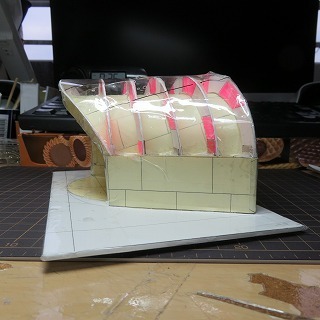

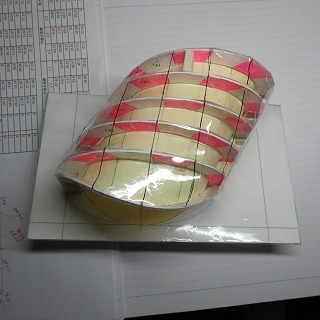

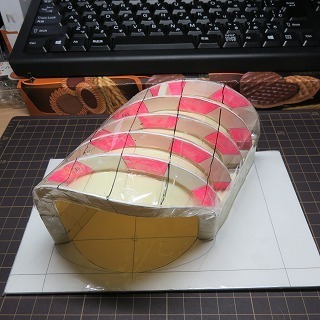

ひさしが付いた斜めアーチの坑門面の展開図がやや面倒である。
ここでは石でできたねじりまんぼを想定している。

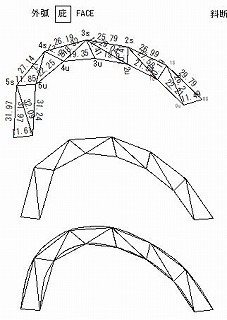

上はツライチの坑門面。下はひさしが付いた坑門面のアーチのフェイス図である。

外弧点と内弧点の空間座標を求め、各点同士の長さを算定する。

各長さを求めつながて行くとアーチフェイスが得られる。(中図)

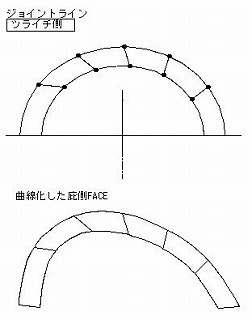

得られた図は多角形であるのでCADの曲線機能を使い、曲線化した。(下図)

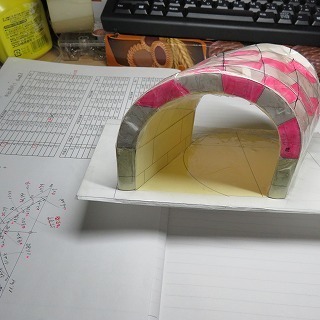

ツライチ側

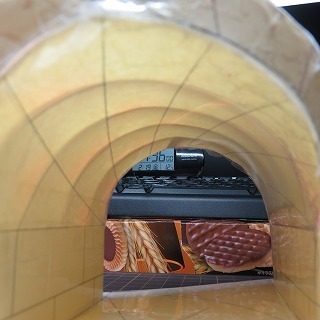

内部
