2018年09月30日

碓氷第15橋梁 (10/15 図表差し替え済み)

 先に紹介した論文「碓氷峠 旧線跡に残る鉄道構造物の技術的特徴と意義」(小西、田島)に碓氷第12橋梁とほぼ同型のねじりまんぼ「碓氷第15橋梁」の概要図も載っている。

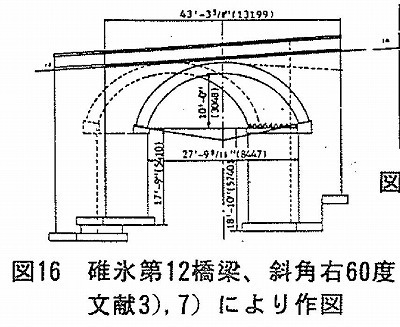

碓氷第12橋梁

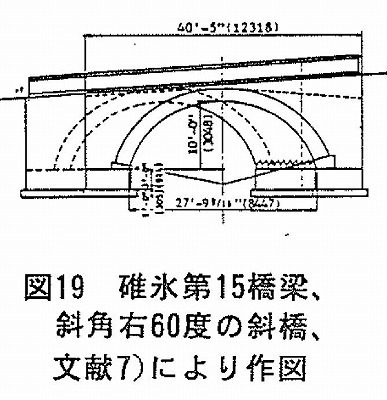

碓氷第15橋梁

第12橋梁、15橋梁の諸元を.比較すると下表のようになる

比較図

二橋とも右60°の斜角を持ち正径間長もライズも同じである。
第12橋が高く、根入深さは不等長であるが。第15橋梁の起拱橋点と地面からは数十センチではないだろうか?
撤去され現物もなく図面にもないのでこの根入れ深さや、高さは想像である。

第15橋梁を見てみる

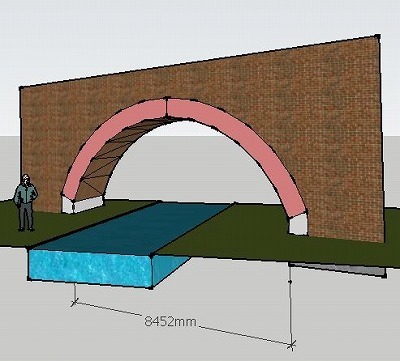

正面方向から見たとき

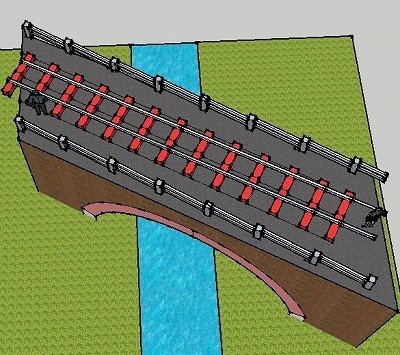

上から見てみた


※10/15 図差し替え
正径間長を当初1mほど大きくしていたので修正した。また、図面を変更に伴い図にも寸法を追記した。
