碓氷第12橋梁の3次元CAD作図

 SketchUpで碓氷第12橋梁を作図した。

アーチ橋本体
足元の長さは不等だ。

埋設深さを1m程度とした。橋の下は川とした。

線路を付けた。男性も組み込んだ。

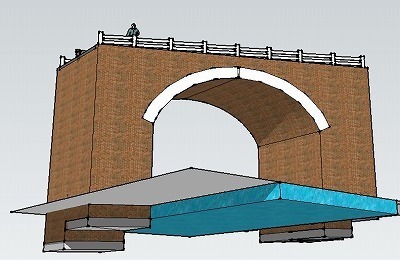

アーチを見上げると・・・ねじりまんぼの作図はできていない。

影を付けてみた。

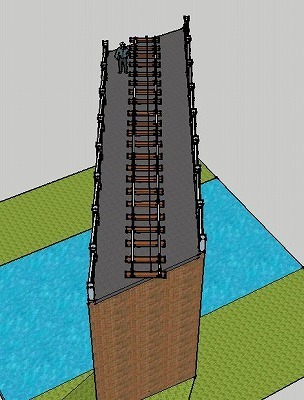

空中から見る。斜架拱(ねじりまんぼ)だから平面図は平行四辺形になる。

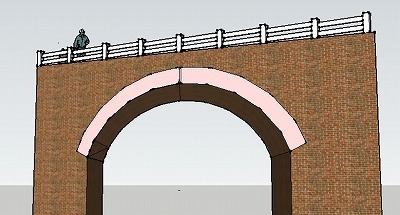

アーチ橋の上部を拡大

全体図  高くて幅の広い、本当に大きなねじりまんぼだ。

1:15の傾斜を持つアーチ橋だ



撤去されたのが残念だ。
