2016年11月06日

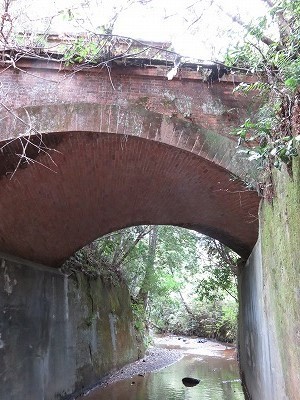

栃原橋梁

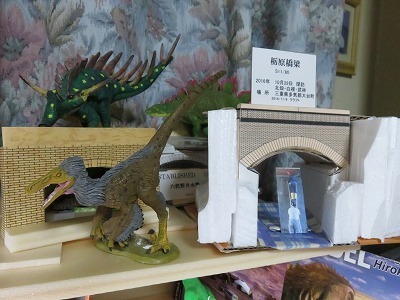

CADで作図し紙で栃原橋梁を作った。


縮尺80分の1

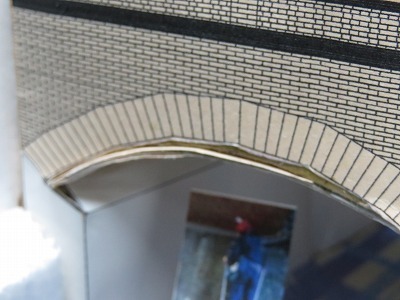

天井のレンガは1/40サイズで倍にしてある。面壁のレンガは1/80。矛盾しているが細かすぎるとわかりにくくなるからだ。

 採寸するアルファーとI君を投入。

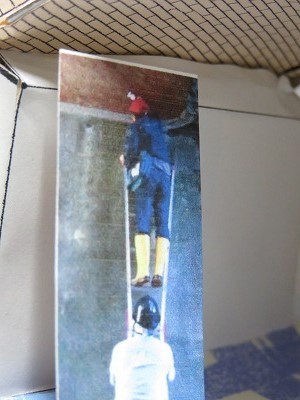

現物と紙模型を比較

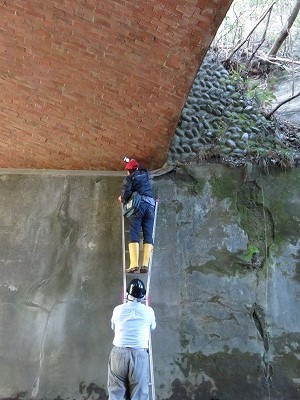

煉瓦の起拱角を計測中

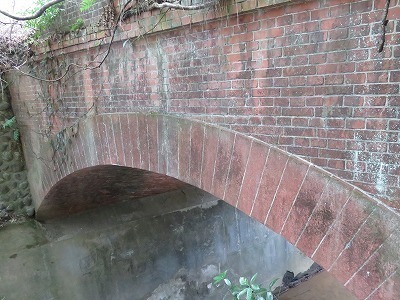

煉瓦アーチの端面を「貼り付けレンガ」で装飾している


貼り付けレンガは初めて見た。
下辺15cm 上辺17cm 高さ60cm 高さはスタッフで計測 厚さは目測で2cm位か
