2015年01月31日

元茨木川橋梁橋台 とうかい155

 寒い日だ。ときどき雪も舞う。
どこにも出ないで元茨木川の橋台を3次元CADのSketchUPで作図。

クイ基礎の井筒を表現するため土かぶり、道の部分は透明にしてある。

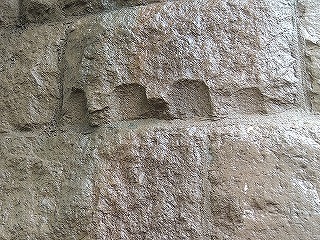

この橋台には石を割るための矢穴がそのまま残っている。
■矢穴

石の整形も少し粗い。レンガアーチはツライチになっている方だ。

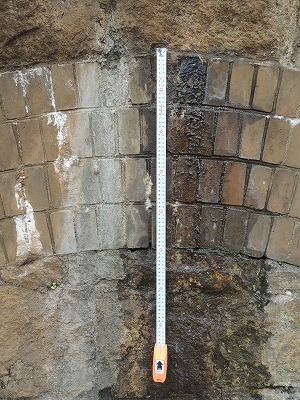

■ツライチのレンガアーチ端

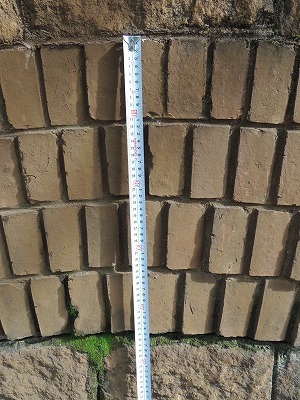

■ノコギリ歯のレンガアーチ端
