2014年05月19日

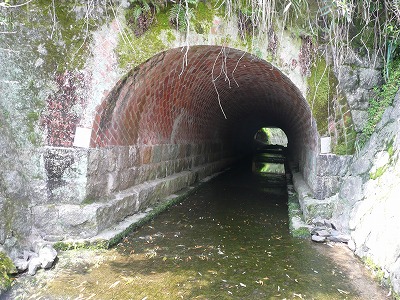

ねじりまんぼ 兵田川橋梁

ねじりまんぼの兵田川橋梁は篠津川橋梁に隣接している

[ここに地図が表示されます]

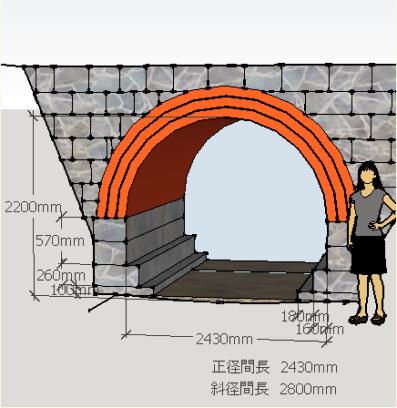

全長21m
正径間長2.43m 斜径間長2.8m 算定される斜架角θ=60° 起拱角β=20°

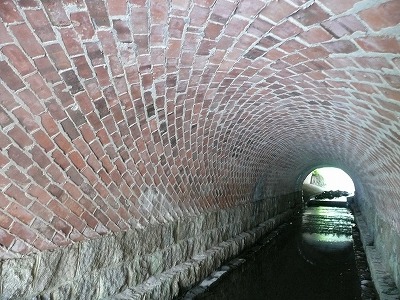

実際のレンガの積み方はもっと立っている

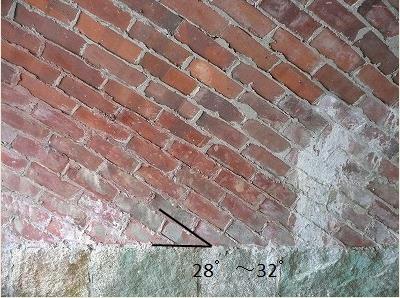

30°前後の起拱角である
前の篠津川橋梁も同様、起拱角が設計より10度は大きい

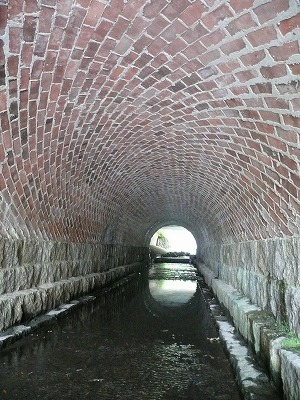

「ねじれねじれのねじりまんぼ」だ

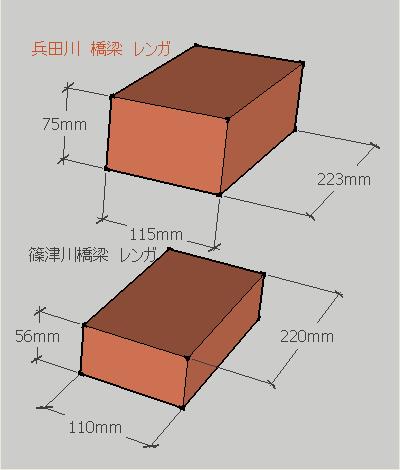

隣接している篠津川橋梁と大きな違いはレンガの大きさだ。
一回り大きい
今まで見た、ねじりまんぼの中では一番大きなレンガが使われているのではないだろうか

図 訂正 6/24篠津川橋梁 煉瓦長

レンガが大きい分、重量感を感じる

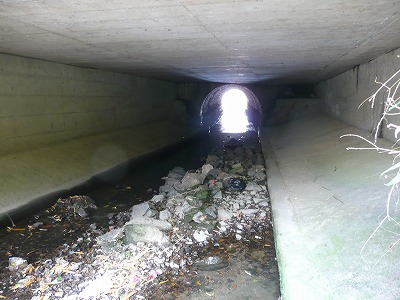

篠津川橋梁同様、ボックスカルバートと接合されている
ちょいと興ざめ
